地震動の方向性

問い合わせがあったこともあり,防災科学技術研究所のK-NET, KiK-net,およ
び,既に公開された気象庁観測点の強震記録を用いて地震動の方向性を表現す

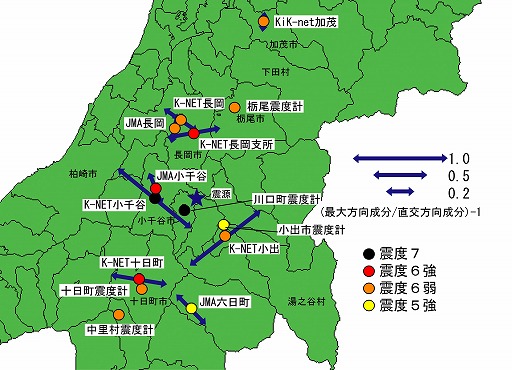

る図を作ってみました.水平2方向の加速度記録を用いてオービットを描き,
最大となる方向(いわゆる2方向ベクトル合成最大方向)を矢印で示していま
す.そして矢印の大きさは,方向性の強さ,即ち,2方向ベクトル合成最大方
向の最大加速度をそれに直交する方向の最大加速度で割って1を引いたものに
なっています.

これを見ると震源地に近いほどその方向性が強く,それを囲むように震源地に
向かう方向と直交する方向の成分が卓越していることがわかります.
