公立深谷病院

・河南町広渕地区に存在
・北側建物の2階の多くの柱がせん断破壊

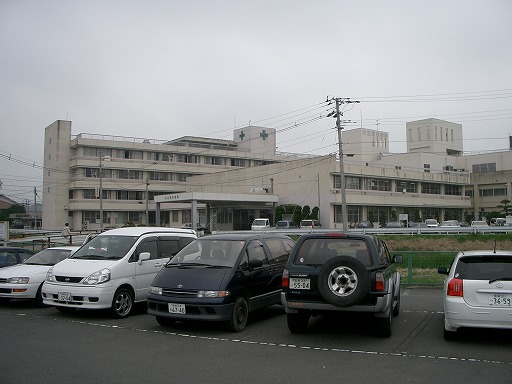

公立深谷病院.大きな被害があったのは向かって左端の北側建物

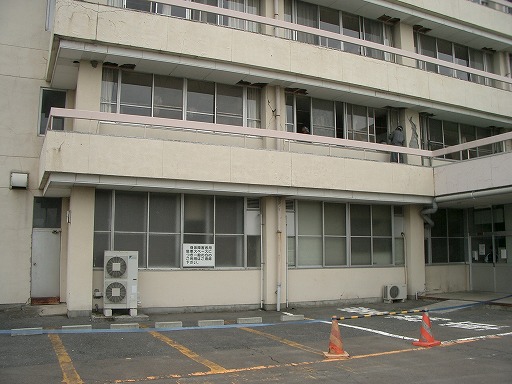

南側2階柱のせん断ひび割れ.1階は階高が高く,そのため1階より2階柱の
せん断スパン比が小さくなり,1階ではなく2階の柱がせん断破壊したものと
考えられる.

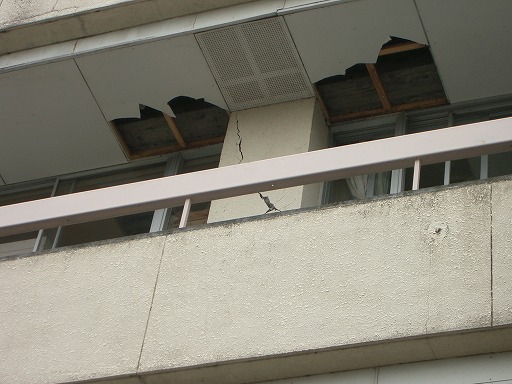

せん断ひび割れが見られた南側2階柱のクローズアップ

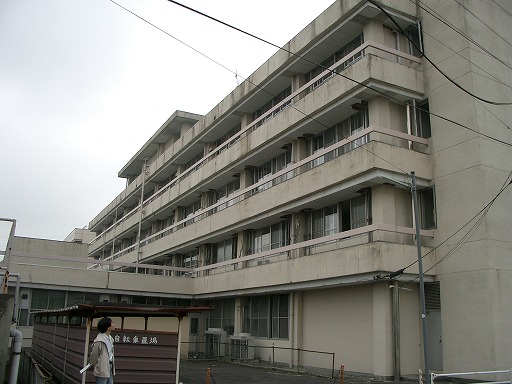

同じ建物の北面.同じく2階の柱にせん断破壊したもの多数


せん断ひび割れが見られた北側2階柱のクローズアップ


同上


3階柱にもせん断ひび割れ.せん断スパン比は2階とほぼ同じで1階柱より小
さい.
