北村小学校
・河南町広渕地区に存在
・校舎建物南面の１，２階のほぼ全ての柱にせん断ひび割れ．特に１階の柱は
せん断破壊したものが多く被害甚大．大破と判定．

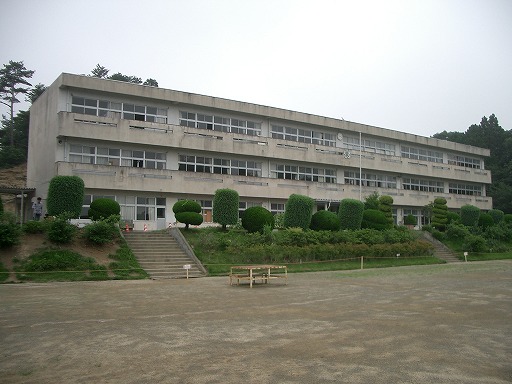

北村小学校校舎建物全景

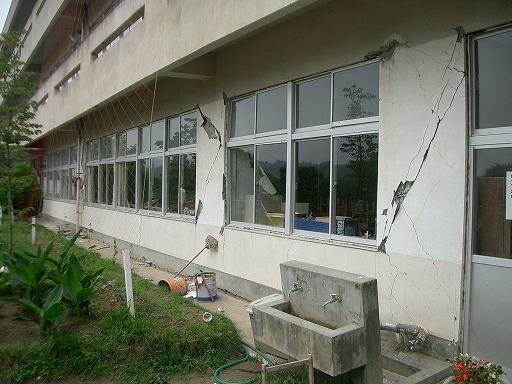

１階南側（教室側）の全ての柱にせん断ひび割れ．桁行方向のスパンがかなり
長く，そのため柱せいも90cmと３階建にしてはかなり太い．しかしそのため南
側で腰壁がそれほど高くないにもかかわらず，せん断スパン比は１以下と，か
なり小さくなってしまっている

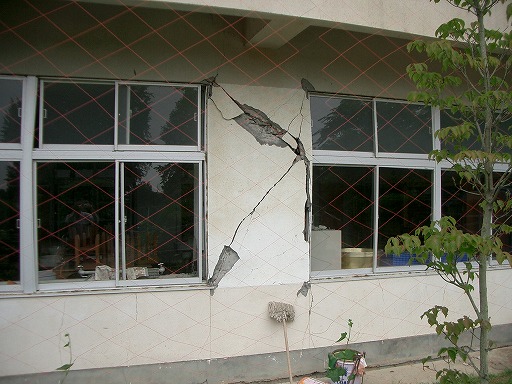

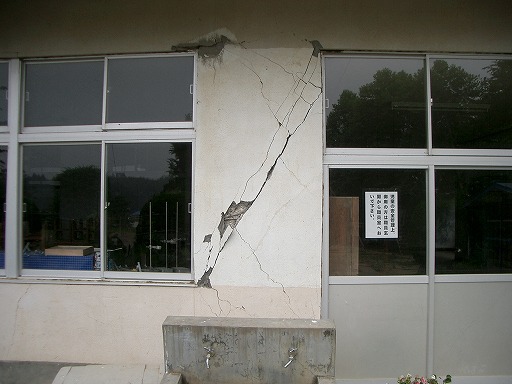

南側１階のせん断ひび割れ

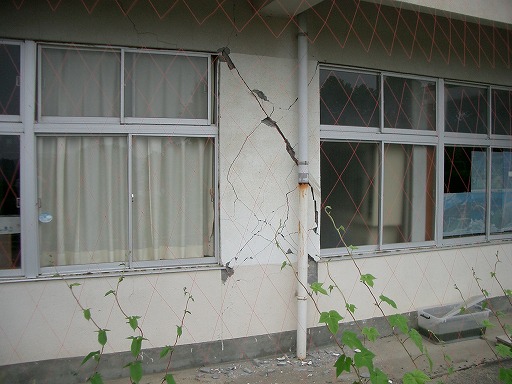

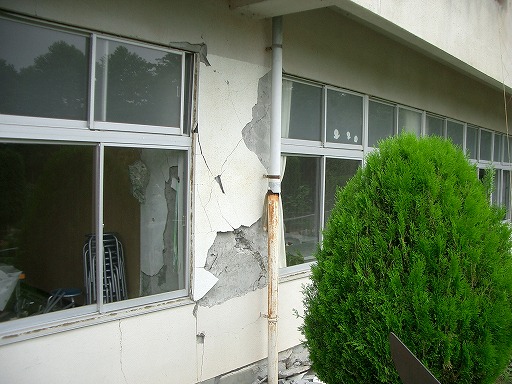

同上
同上
同上

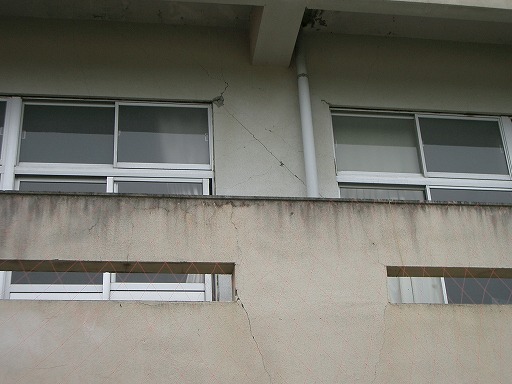

２階柱にもせん断ひび割れ

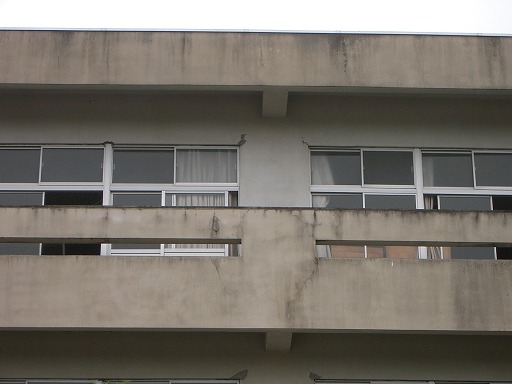

３階柱にもひび割れ

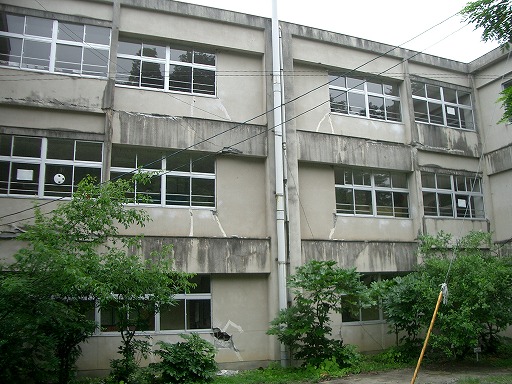

北側（廊下側）は柱に袖壁が付いていて，その袖壁が損傷

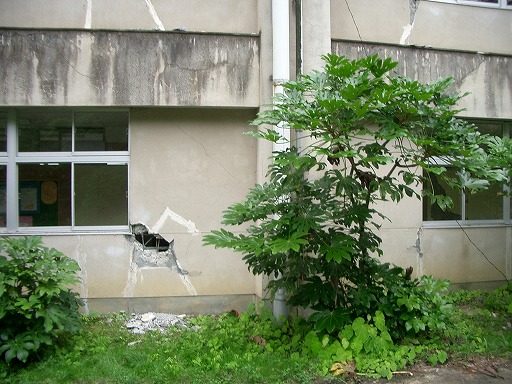

上の１階部分のクローズアップ
