3日目(10/27(水))

4時45分頃に柏崎を出発.国道8号線経由で長岡市に向かう.

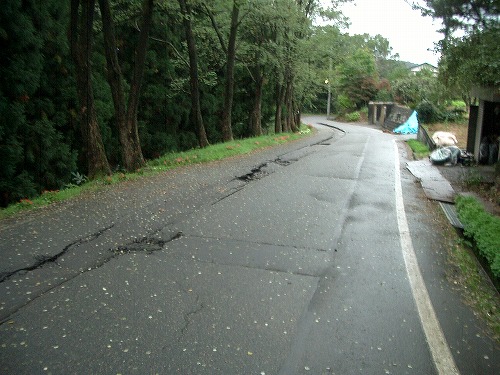

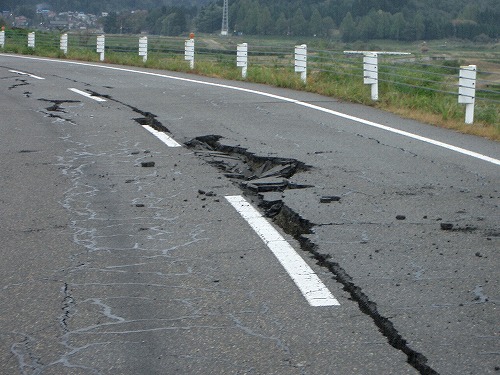

長岡市に入り,K-NET長岡支所に向かう.このあたりも道路の損傷がひどい↓

6時頃,
○K-NET長岡支所(震度6強)に到着.
観測点の位置は下図を参照

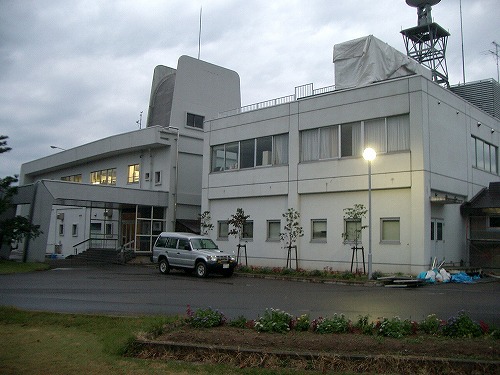

観測点は,丘の上にある防災科学技術研究所長岡雪氷防災研究所建物↓

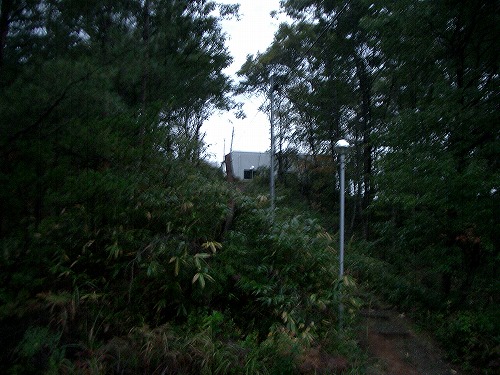

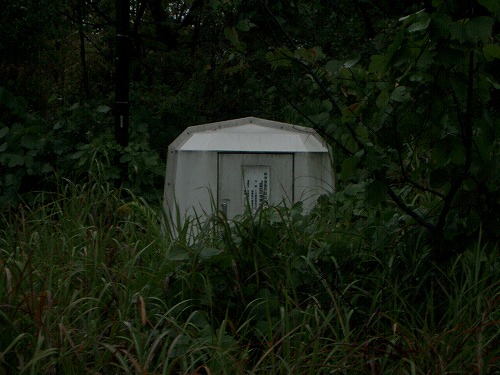

の横の崖をやや下った草むらの中に設置↓

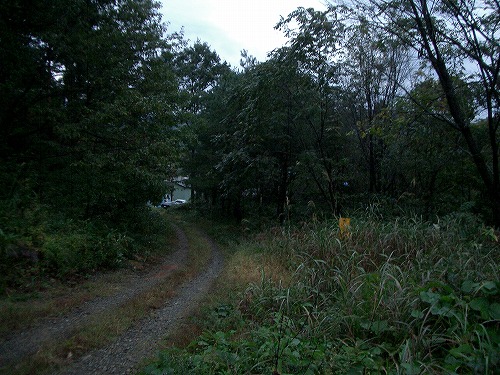

観測点周りの様子↓


周辺(半径200m以内)の建物被害調査を行う.建物全数は60棟程度.

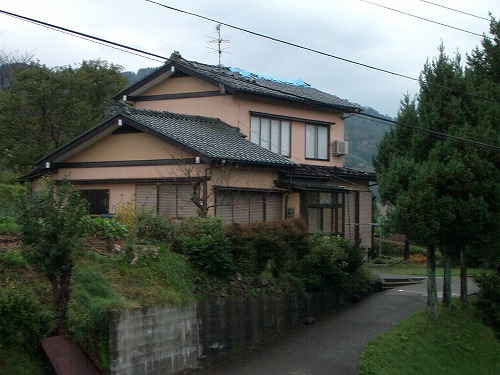

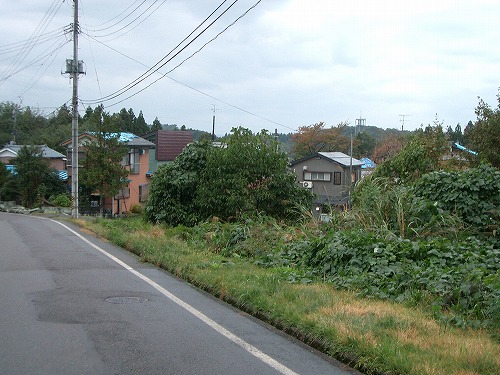

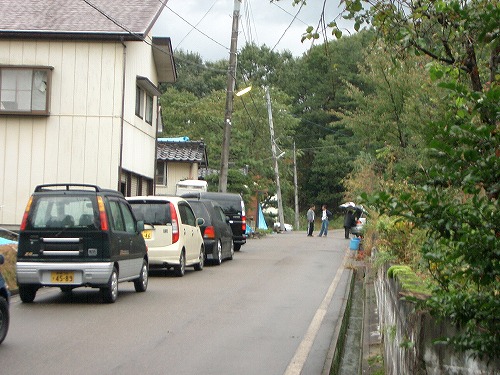

周辺の様子↓屋根が瓦の家屋のほとんどが損傷を受けていた.

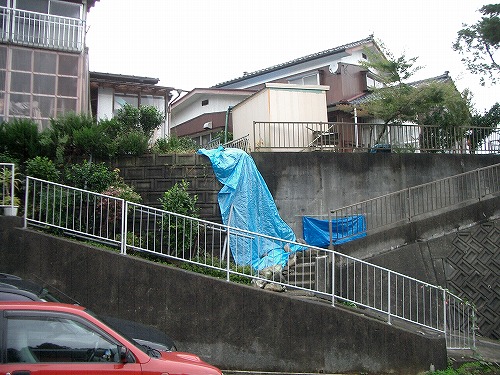

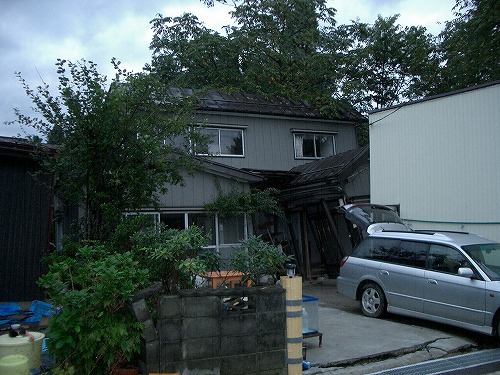

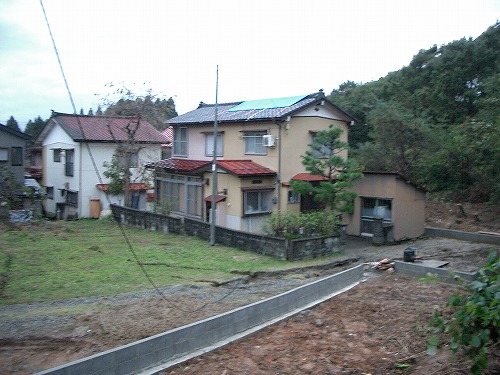

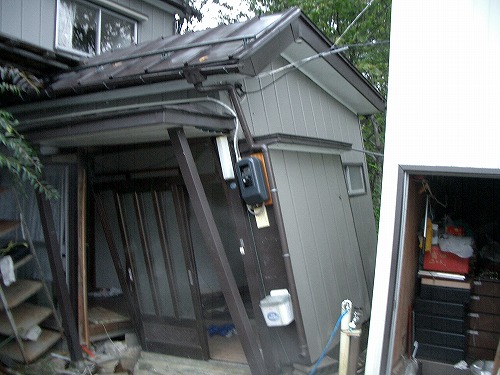

奥の方の崖崩れにより家屋2棟が大きく傾いている↓




これらの家屋の前の電信柱も崖が崩れた方向に傾いている↓

ガラスの損傷↓

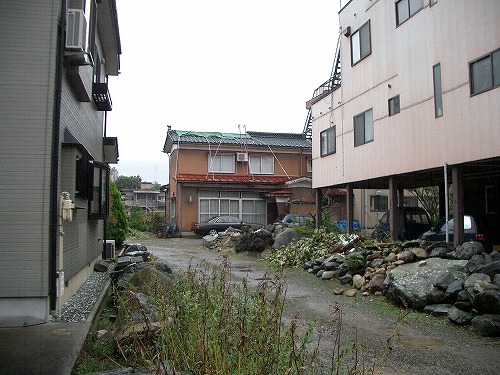

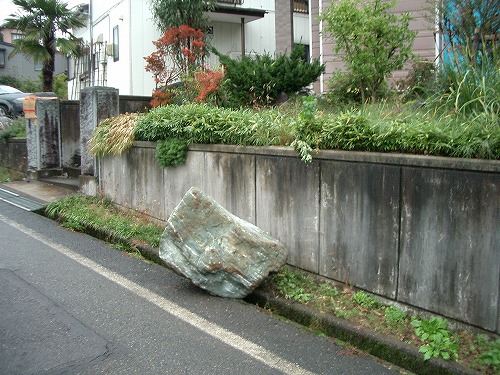

大きな岩の落下↓

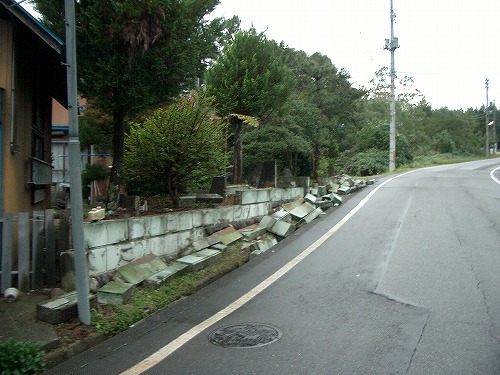

塀の転倒

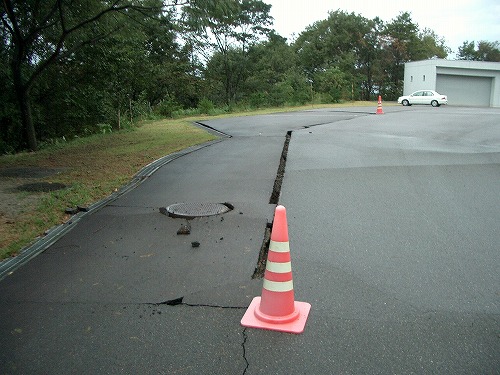

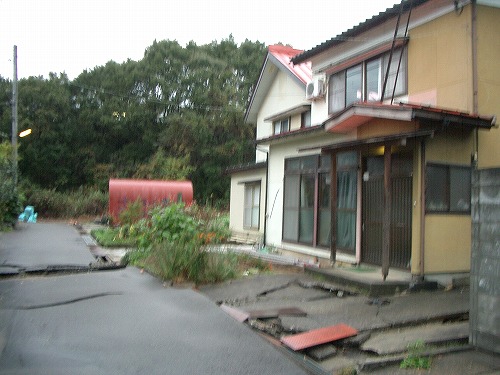

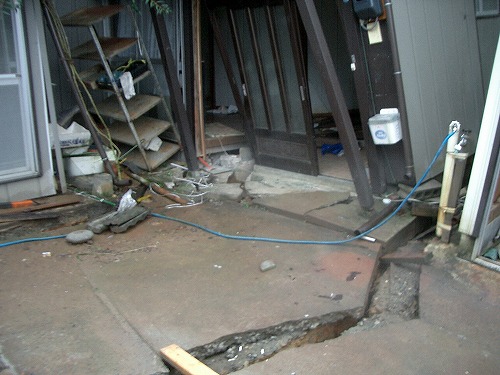

地盤の損傷↓




崖崩れによる大きな損傷を受けた家屋が2棟あった.地震の揺れによる建物被
害は,屋根瓦,ガラスの損傷など軽微なものだがその割合は非常に多い.

7時20分頃,
○K-NET長岡(震度6弱)に到着.
観測点の位置は下図を参照

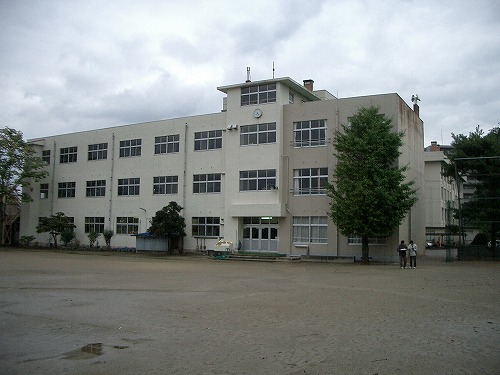

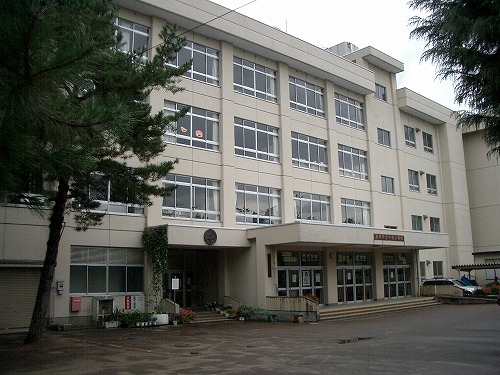

観測点は千手小学校↓

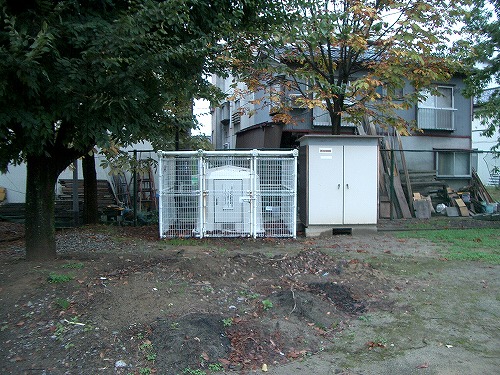

の敷地の端に設置↓


周辺(半径200m以内)の建物被害調査を行う.建物全数は340棟程度.

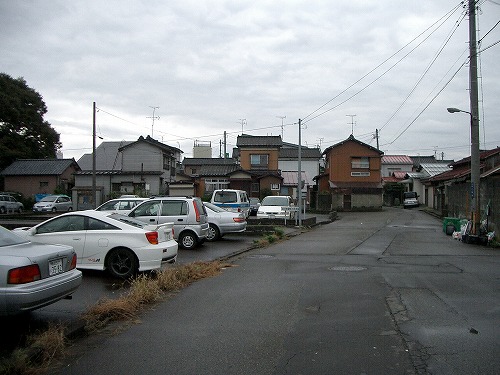

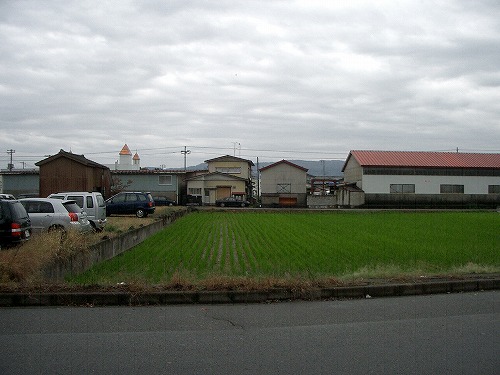

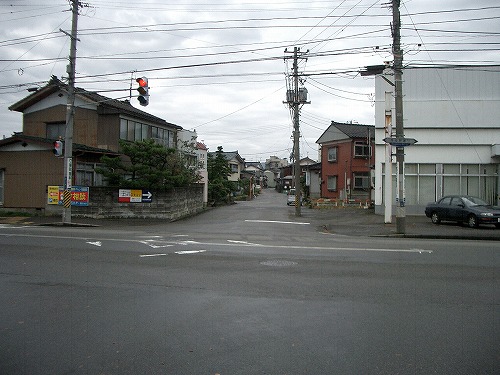

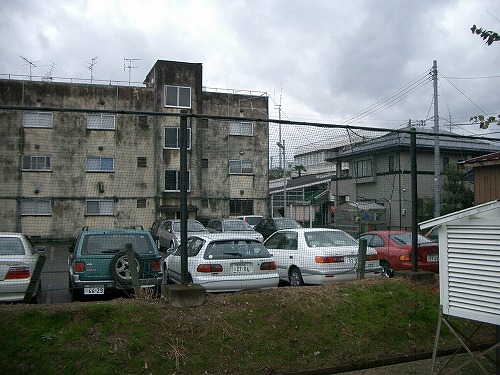

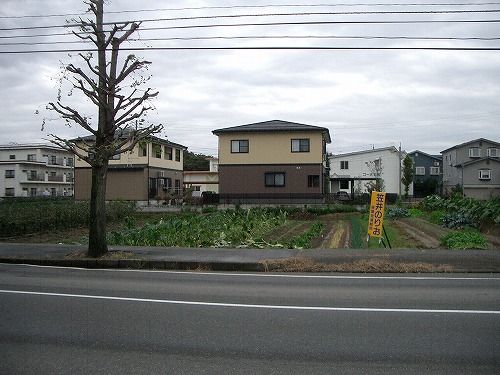

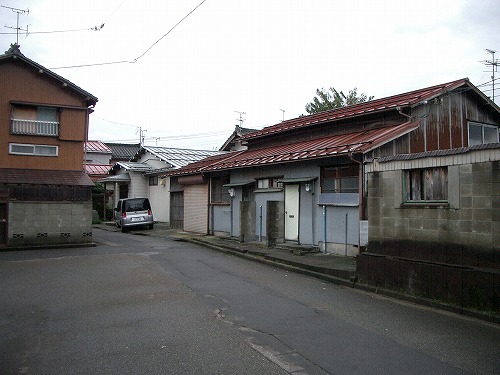

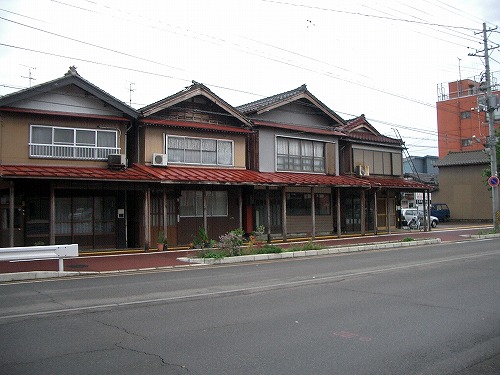

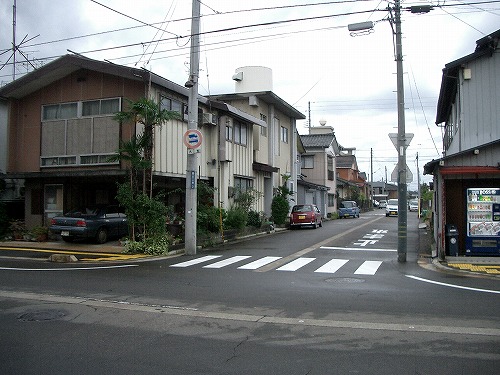

周辺の様子↓

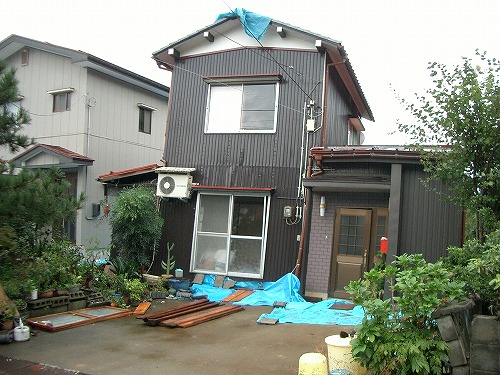

屋根瓦の被害↓

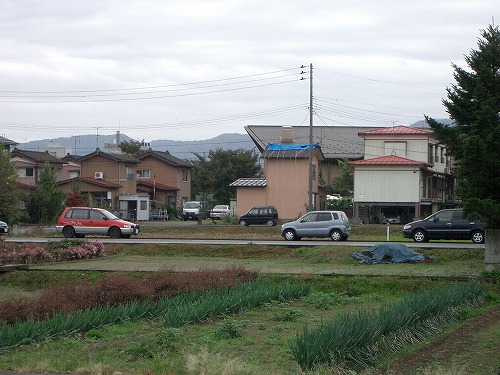

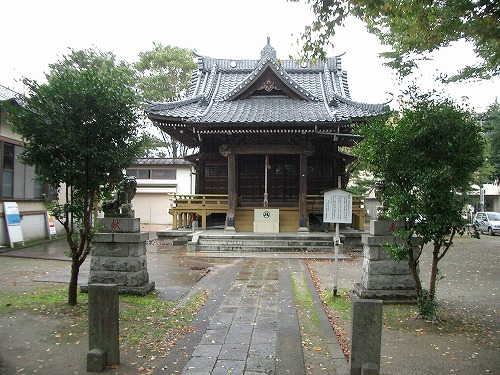

周辺の様子(続き)↓










屋根瓦の被害↓

周辺の様子(続き)↓

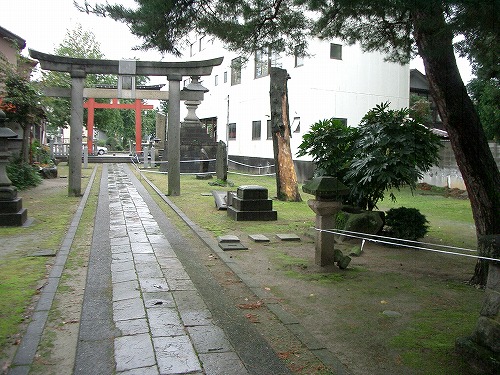

灯籠の転倒↓

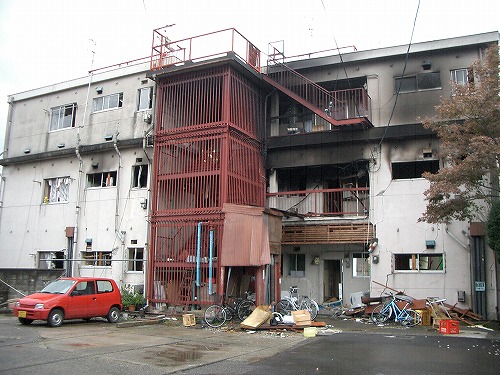

対象範囲(半径200m)をややはずれるが,非構造壁に大きな損傷があり,火災
を被ったアパート↓ただし,このすぐ周辺には被害がなく,やや奇異な印象.

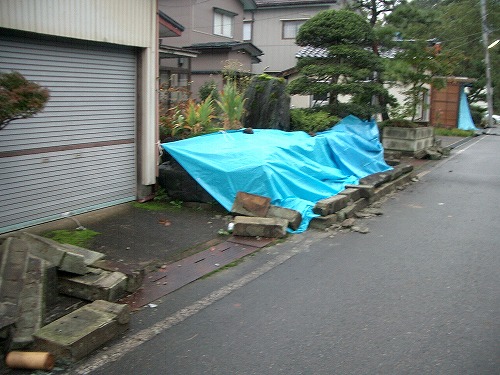

ブロック塀の転倒↓

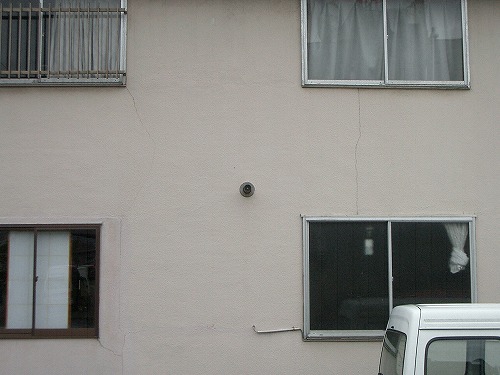

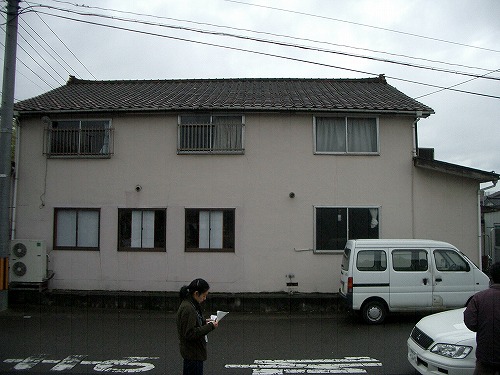

外壁に軽微なひび割れが見られる家屋↓



被害は,屋根瓦のずれ,家屋の壁に軽微なひび割れ,ブロック塀の傾き,灯籠
の転倒.

9時30分頃,
○JMA長岡(震度6弱)に到着.
観測点の位置は下図を参照

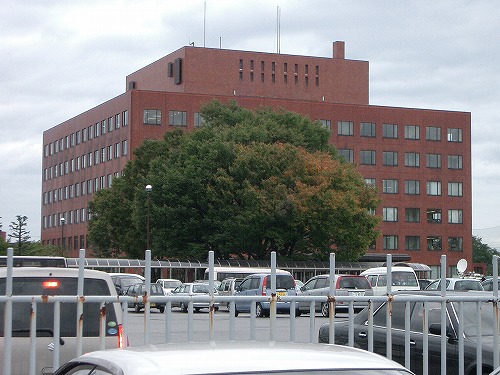

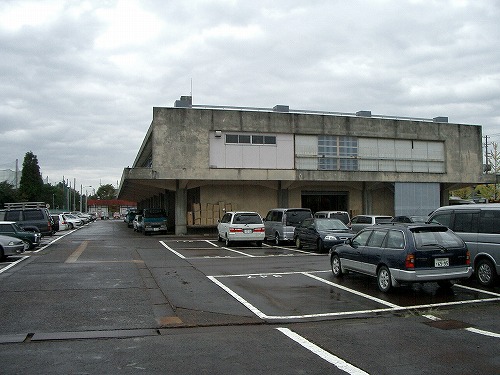

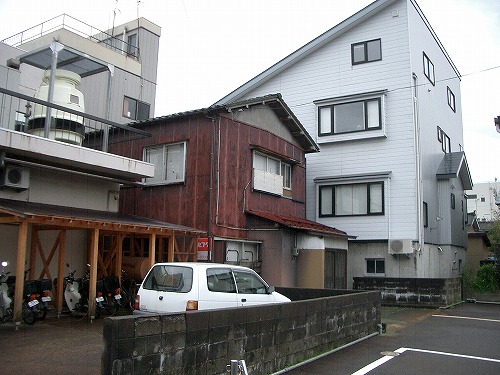

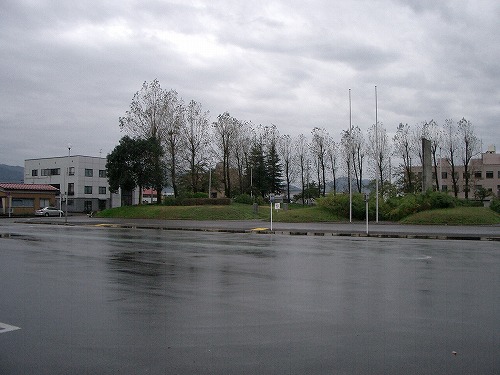

観測点は長岡市役所建物↓

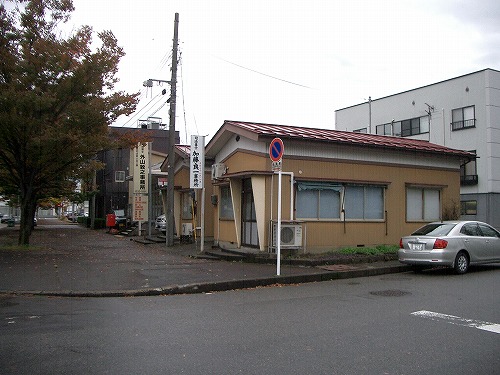

の幸町分室↓

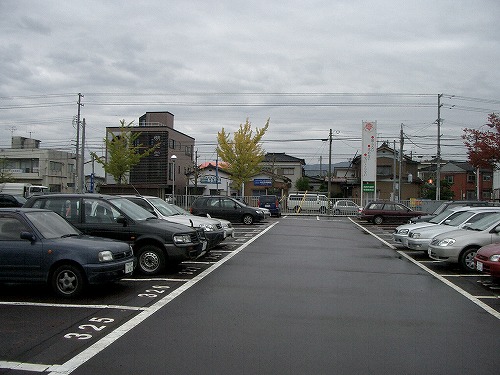

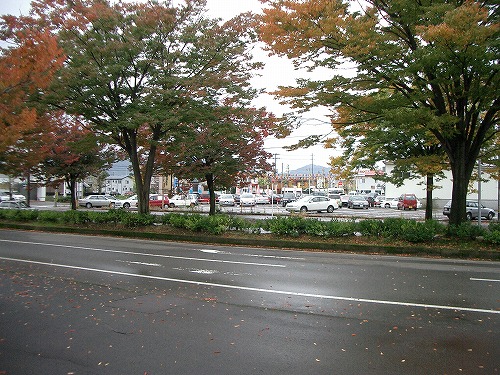

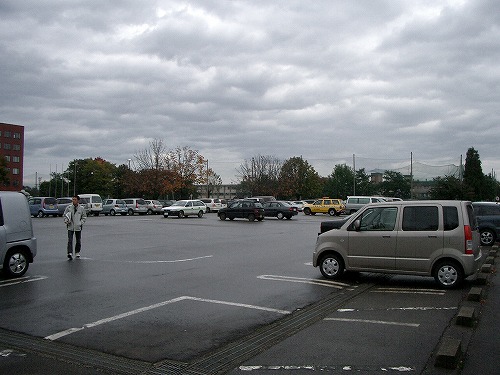

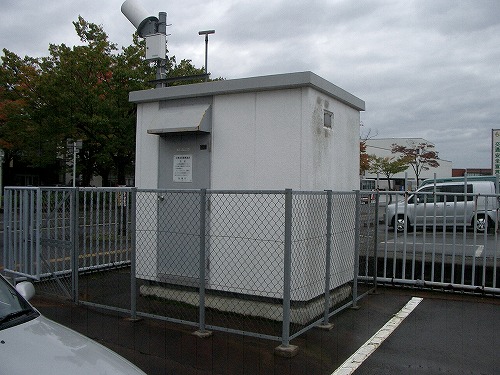

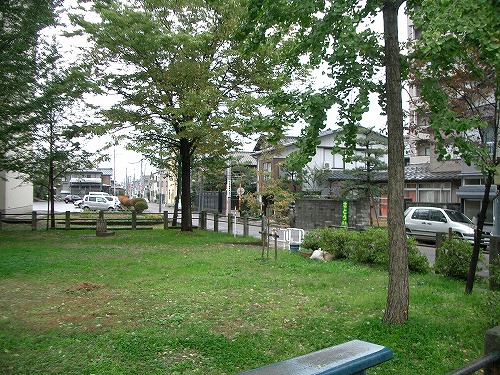

の脇の駐車場に設置↓

周辺(半径200m以内)の建物被害調査を行う.建物全数は120棟程度.

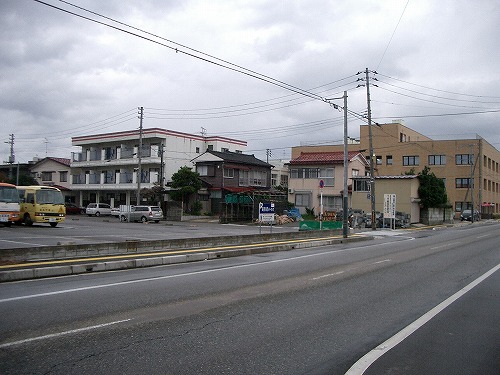

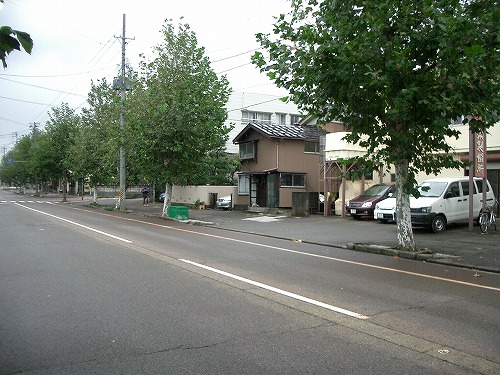

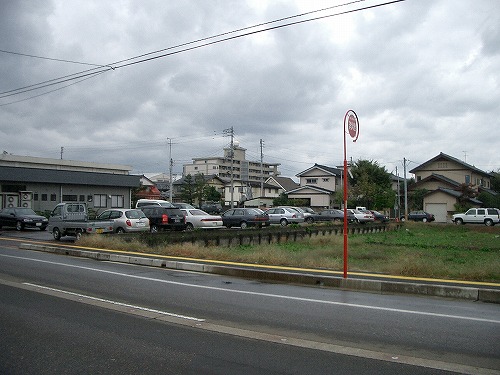

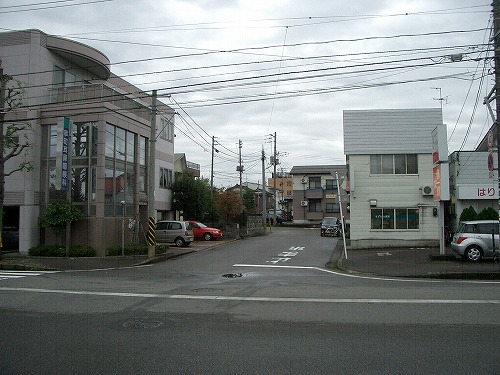

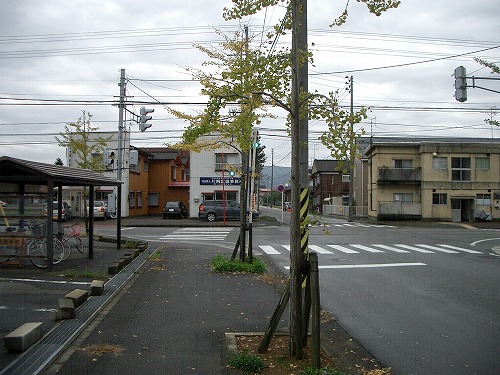

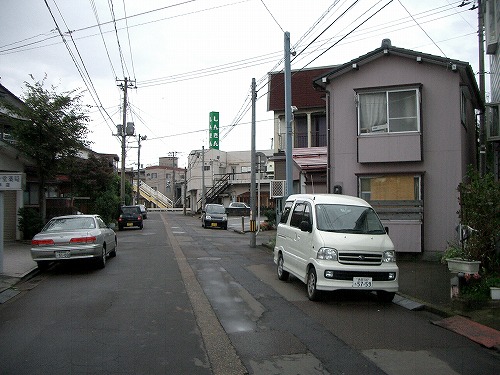

周辺の様子↓

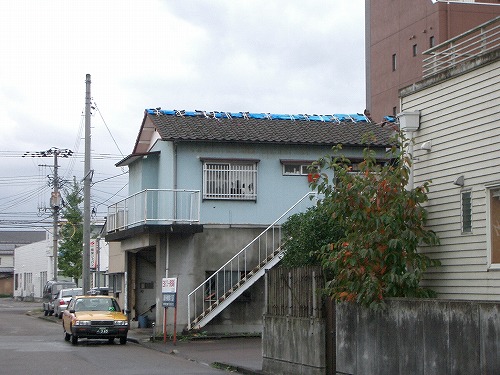

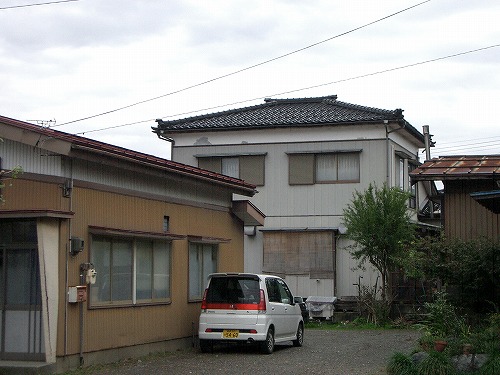

屋根瓦に被害のある家屋が見られる↓

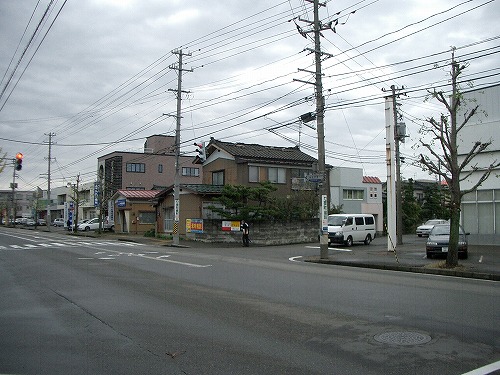

周辺の様子(続き)↓






被害は,屋根瓦のずれ(ただし割合は少ない),外壁の軽微なひび割れ.

KiK-net加茂に向かう.途中で10時40分頃,マグニチュード6.0,最大震度6弱
の大きな余震.

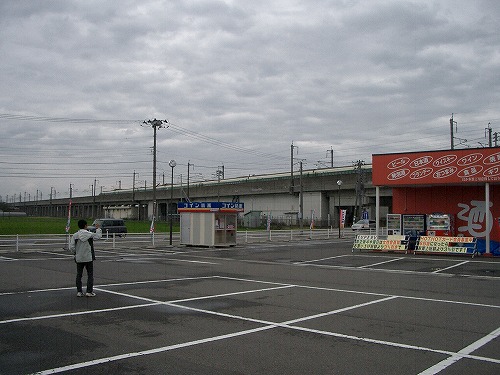

停止した新幹線(見附市今町5丁目,本震で停止したもの)↓


12時頃,
○KiK-net加茂(震度6弱)に到着.
観測点の位置は下図を参照

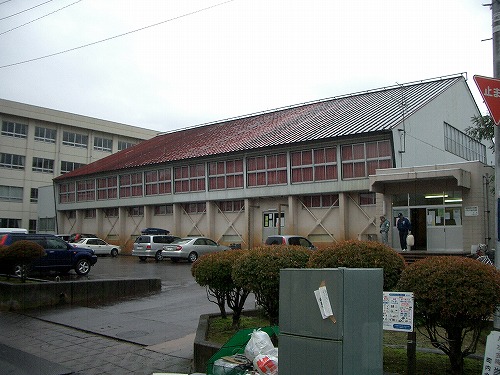

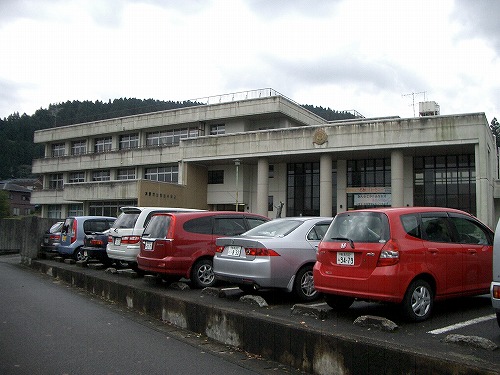

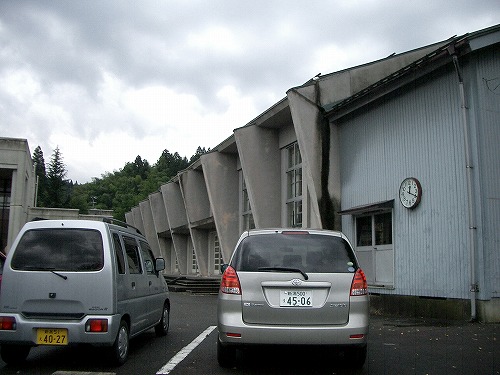

観測点は加茂私立若宮中学校建物↓

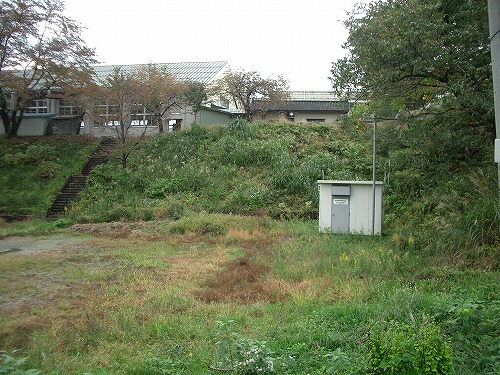

の裏手の崖下に設置↓

周辺(半径200m以内)の建物被害調査を行う.建物全数は180棟程度.

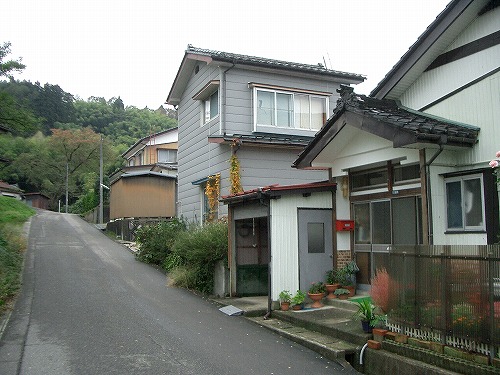

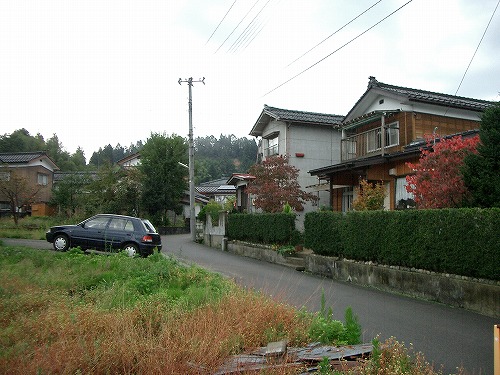

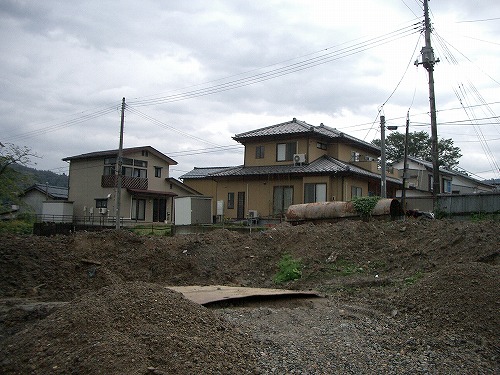

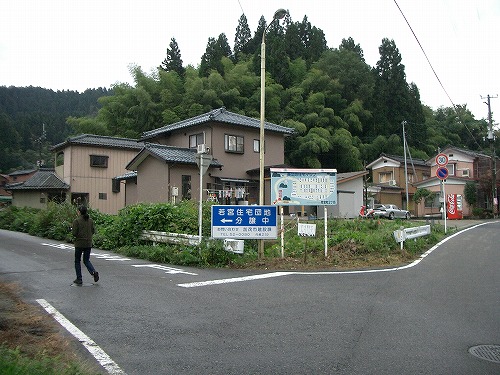

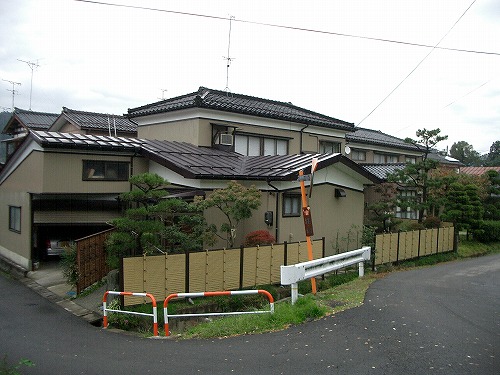

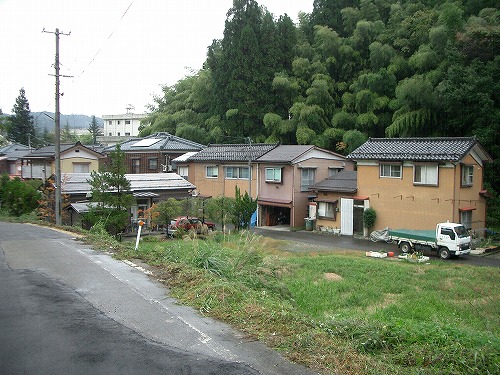

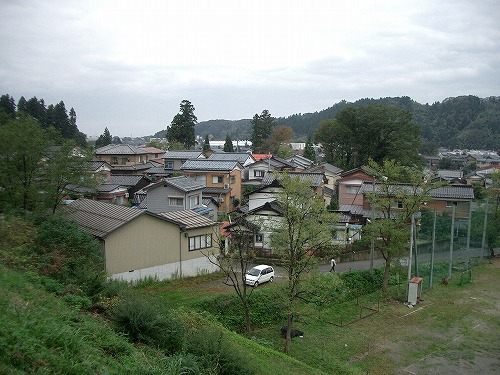

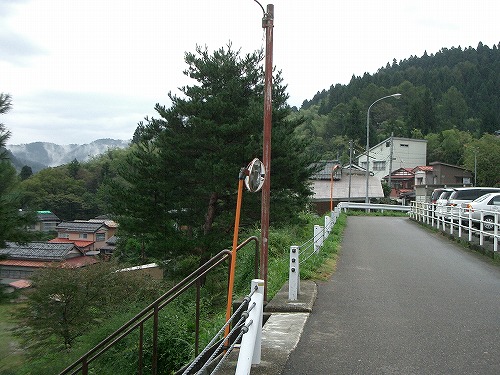

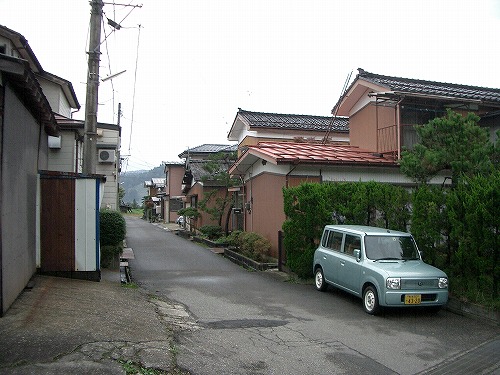

周辺の様子↓

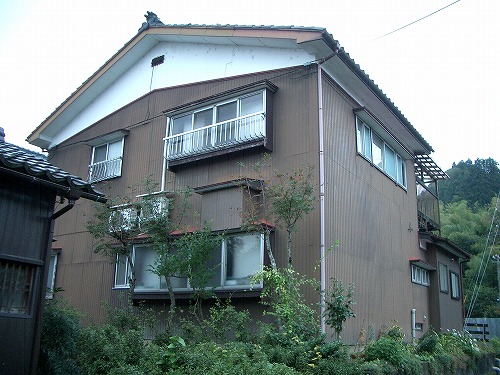

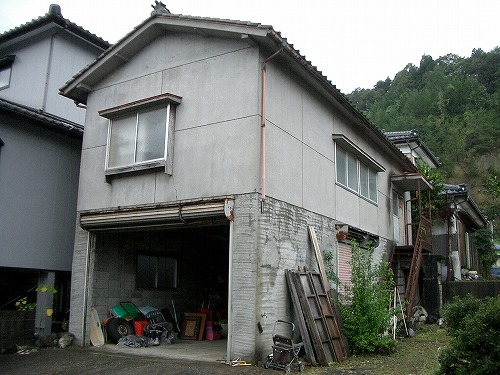

軽微なひび割れが見られる家屋↓

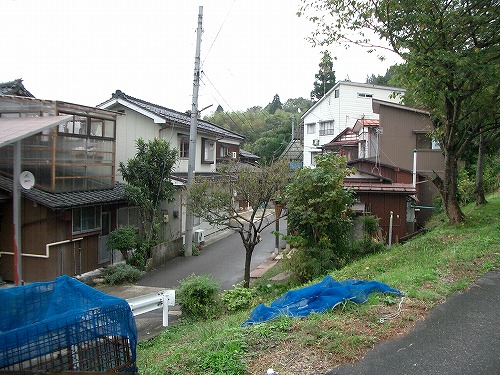

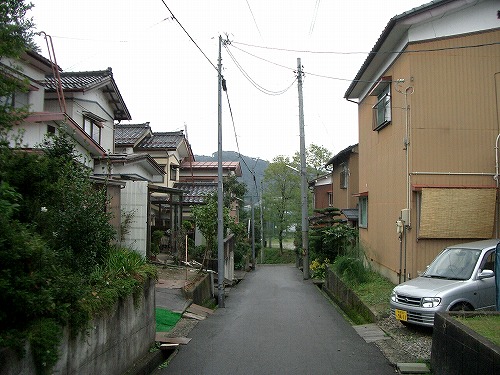

周辺の様子(続き)↓



石垣の損傷↓

周辺の様子(続き)↓





被害は,家屋の軽微なひび割れが見られる程度.

15時頃,
○JMA栃尾(震度6弱)に到着.
観測点の位置は下図を参照

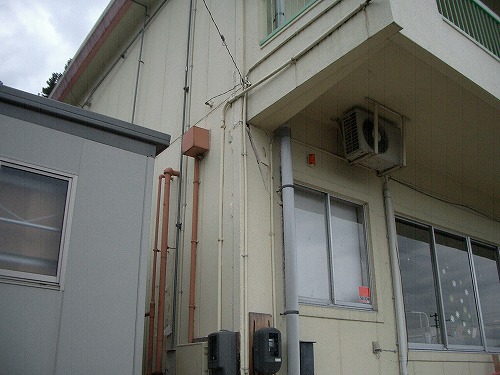

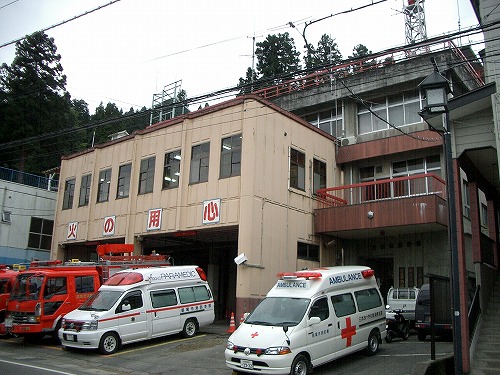

観測点は消防署建物↓

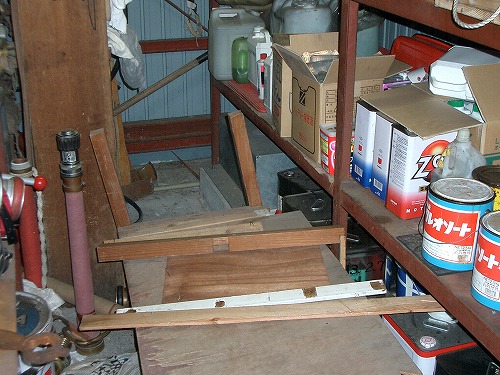

の内部の倉庫に設置

周辺(半径200m以内)の建物被害調査を行う.建物全数は220棟程度.

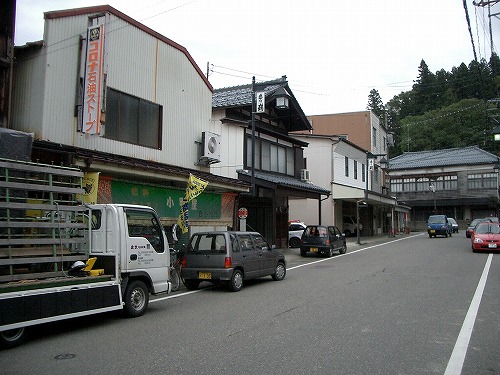

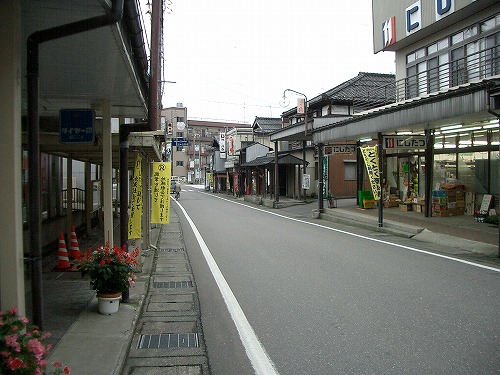

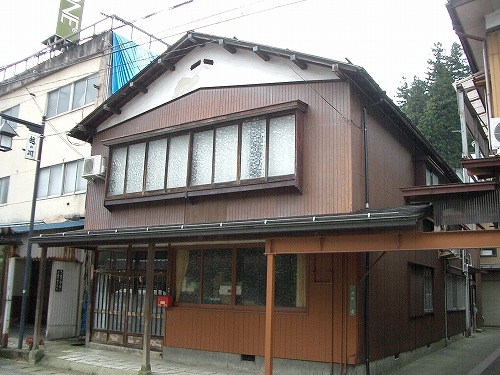

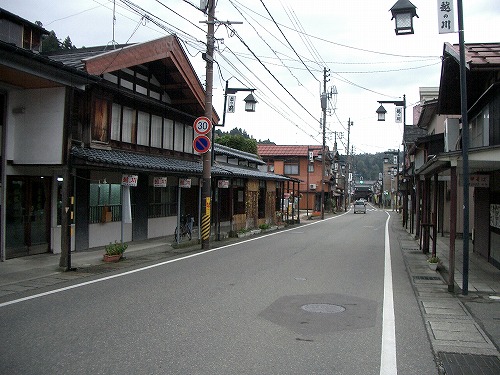

周辺の様子↓

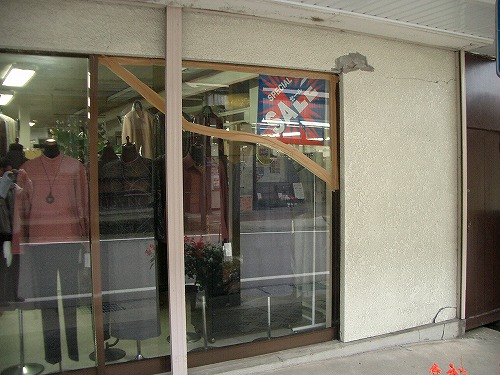

ガラスの損傷↓

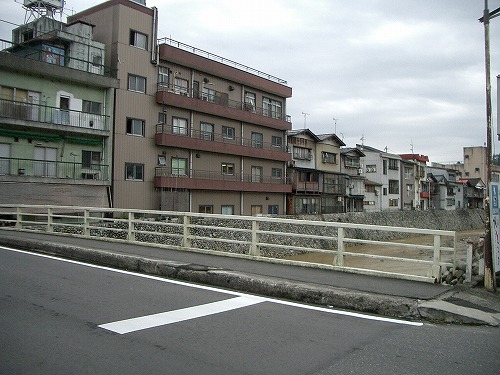

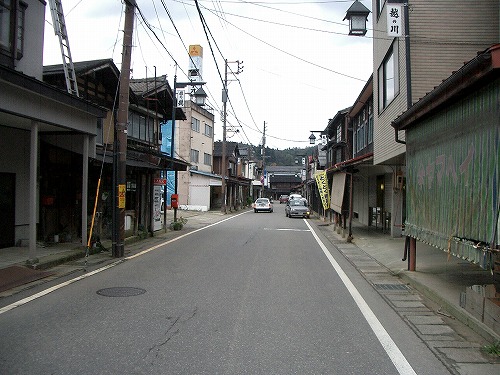

周辺の様子(続き)↓

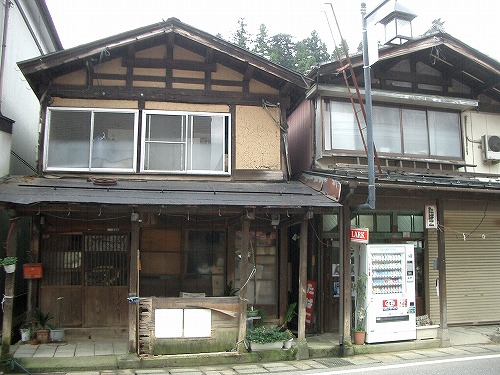

外壁の軽微なひび割れ↓

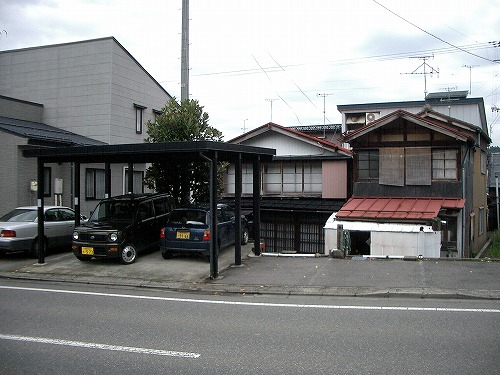

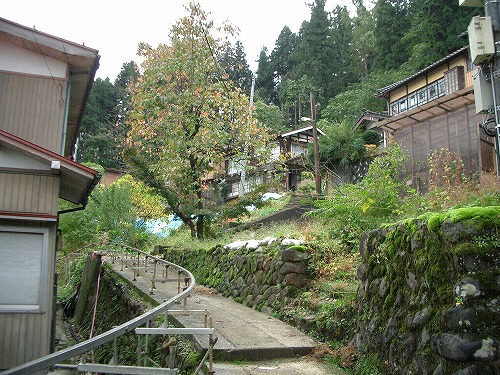

周辺の様子(続き)↓

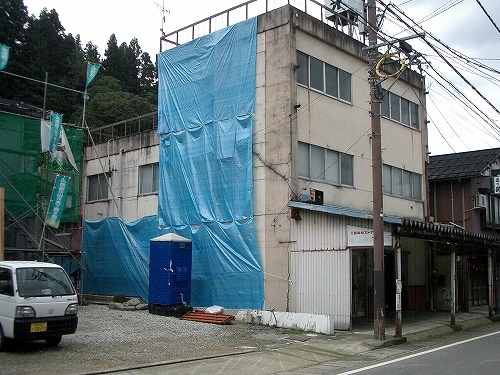

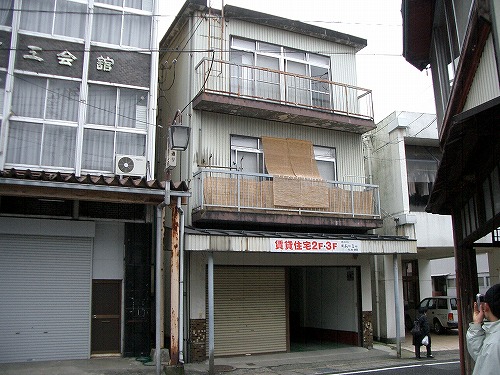

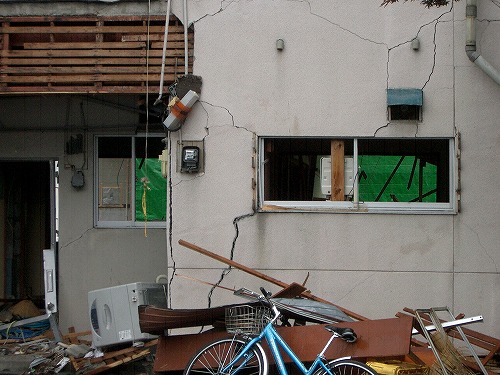

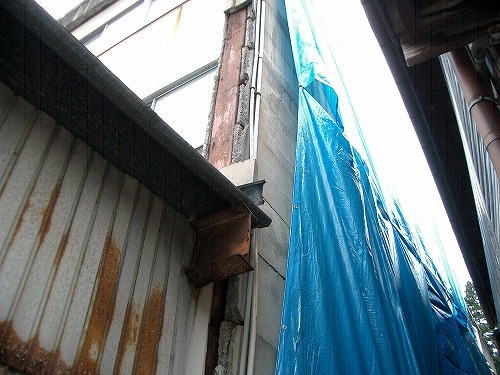

外壁(非構造壁)が大きな損傷を受けた鉄骨造商店↓かなり老朽化していて鉄
骨も錆びている.

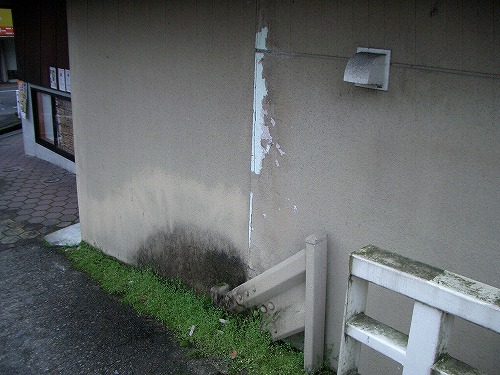

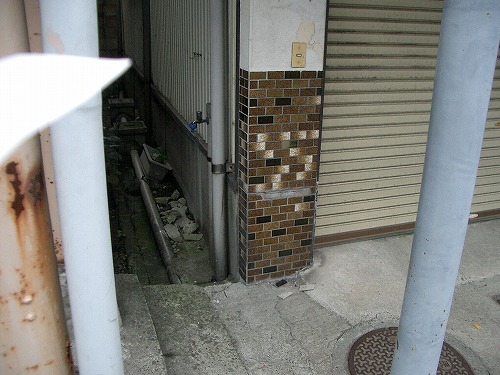

軽微なモルタルの剥離落下↓

周辺の様子(続き)↓


1階柱に軽微な曲げひび割れが見られる家屋↓1階のみが鉄筋コンクリート造
のように見える.

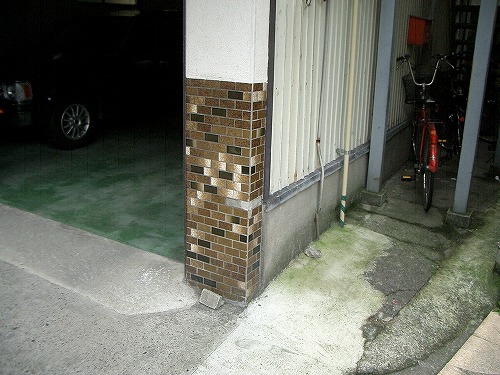

奥行き方向が腰壁のようになっていて,その上面位置に軽微な曲げひび割れと
それに伴う,タイルの落下↓

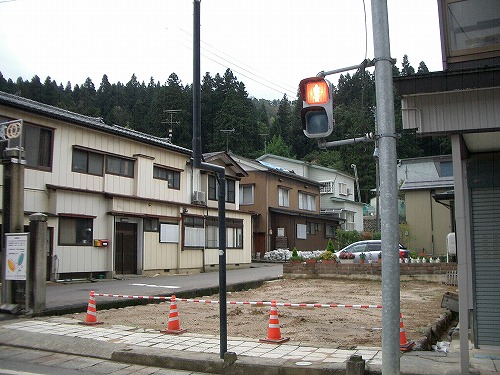

崖崩れによって倒れかかった家屋↓

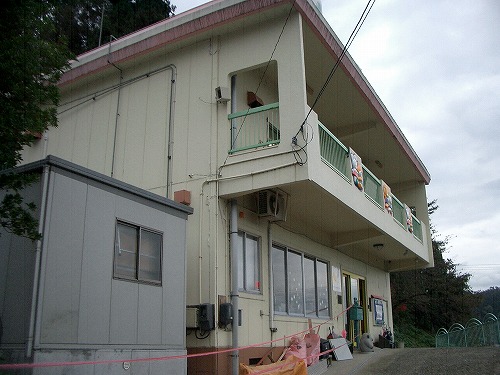

柱および非構造壁にやや大きなせん断ひび割れが見られる保育所建物(鉄筋コ
ンクリート造)↓




やや大きな損傷が見られた鉄筋コンクリート造が1棟,鉄骨造(かなり老朽化
している)がそれぞれ1棟.それ以外は,ガラスの損傷(かなり多く見られ
た),家屋の壁面の軽微なひび割れ.
